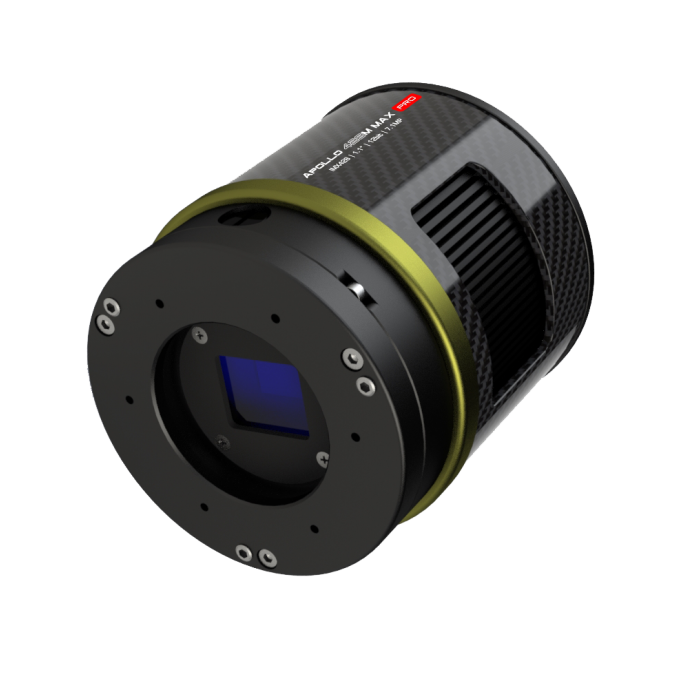

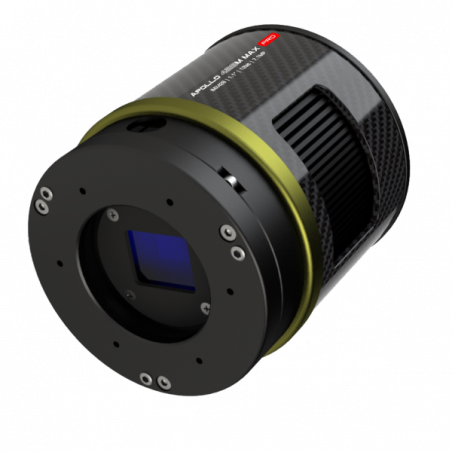

CAMARA PLAYER ONE APOLLO 428M MAX PRO (IMX428)

Características.

La serie de cámaras refrigeradas por DSO es la serie de productos más avanzada en la historia de Player One Astronomy. El proyecto comenzó a partir de 2021, a través de muchas modificaciones y reconstrucciones logrando la versión final. Nueva tecnología y diseños más modernos.

La fuente de alimentación de 12V 5A no está incluida con la cámara.

Descarga de controladores y software:

http://player-one-astronomy.com/service/software/

Descarga de manuales:

http://player-one-astronomy.com/service/manuals/

Descripción del Producto.

La cámara Apollo 428M MAX Pro (IMX432) fue desarrollada por Player One Astronomy, una cámara realmente refrigerada para imágenes solares. La cámara Apollo 428M MAX Pro, que adopta el sensor monocromático de formato Sony IMX428 de 1,1”. El tamaño de píxel de 4.5um se adapta a una profundidad de 25.3Ke con un total de 7.1 MP (la resolución es 3216 x 2208) y la diagonal es de 17,5 mm.

Tecnología STARVIS.

La cámara Apollo 428M MAX Pro (IMX428) basada en la tecnología Sony Pregius 3rd Gen, es una tecnología de obturador global utilizada en sensores CMOS.

Formato.

La cámara Apollo 428M MAX Pro (IMX428) tiene un formato de 1,1″, es el sensor más grande de toda la serie de cámaras solares actualmente, este tamaño es bastante grande para tomar imágenes.

Tamaño de píxel.

El tamaño de píxel de 4.5um es la mitad del IMX432 lo que supone que ofrecerá 4X la resolución de la Apollo-M MAX.

Un modo BIN más que interesante.

Como sabemos la Apollo 428M MAX tiene un píxel de 4.5um, la mitad de tamaño del píxel de la Apollo-M MAX. Si usamos el modo BIN2 trabajará básicamente como una Apollo-M MAX, y con tres combinaciones de modo BIN que nos ofrece algunas ventajas:

Modo MONO8 BIN2 (hardware): pozo completo hasta 4x (100Ke), 10bit ADC, hasta 135FPS.

Modo MONO16 BIN2 (hardware): pozo completo hasta 4x (100Ke), 12bit ADC, hasta 109FPS.

Modo MONO16 BIN2 (software): pozo completo hasta 4x (100Ke), profundidad de dato hasta 14bit, 27FPS.

Diseño de vanguardia.

La serie refrigerada Apollo 428M MAX Pro utiliza el mismo diseño que la serie refrigerada Ares. Con una carrocería redonda, una combinación de colores dorado y negro, utilizando fibra de carbono para mantener un bajo peso y una apariencia de vanguardia. También integramos la placa basculante del sensor y la placa PCB anti-rocío. Este diseño no solamente hace la cámara más ligera y chula, también más funcional!.

Placa basculante delantera 3P y trasera 4P.

Al fotografiar objetos de cielo profundo, la placa de inclinación del sensor se puede utilizar para ajustar el ángulo de inclinación del sensor y hacer que las estrellas en las esquinas sean más redondeadas. La cámara Apollo 428M MAX Pro proporciona una placa inclinable delantera y trasera que cumple con todos los escenarios de uso.

La placa inclinable frontal 3P es la parte predeterminada de la cámara, creemos que la mayoría de los usuarios ya tienen experiencia con esto. Funciona bien en muchos escenarios básicos.

La placa basculante trasera 4P es una pieza alternativa para la cámara, cuando se usa una rueda de filtro o cajón de filtro y OAG, es necesaria. Y también es conveniente para los usuarios de telescopios RASA ajustar el ángulo de inclinación del sensor.

La almohadilla de sombreado de esponja de alta densidad incorporada puede bloquear la luz de las ranuras laterales sin fugas laterales.

Fibra de carbono y peso ligero.

La cámara Apollo 428M MAX Pro utiliza fibra de carbono en la carcasa de la cámara y ha sido optimizada para reducir el peso en su diseño estructural. La cámara pesa sólo 420 gramos, lo que la convierte en uno de los modelos más ligeros del mercado.

Enfriamiento profundo.

La serie de cámaras refrigeradas Player One utiliza una unidad de refrigeración TEC de 2 etapas. Después de mejorar el diseño de la estructura para rechazar el calor de regreso a la cámara de la propia cámara, la cámara Delta-T puede alcanzar 35-40℃.

Calentador anti-rocío.

Player One aún busca la perfección y todas las características necesarias que debe tener, especialmente el sistema anti-rocío, es el problema que muchas cámaras refrigeradas pequeñas ignoran.

HCG y ruido.

El modo HCG se abrirá automáticamente cuando la ganancia sea ≥70, el ruido de lectura se reducirá a 2.4e. Y el rango dinámico volverá a subir a 12 gotas.

Con una ganancia de 450, el ruido de lectura de la cámara Apollo 428M MAX Pro (IMX428) es 1,4e, es inferior al del IMX432.

Rendimiento Amp-Glow.

Apollo 428M MAX Pro no es una cámara libre de amp-glow, pero su brillo es muy suave, creemos que será más fácil de calibrar. En imágenes solares, esto no será ningún problema.

300s@gain=0, -10 degree, Dark frame con  Apollo 428M MAX Pro.

Caché DDR3 de 512 MB.

Como mejora, la memoria caché DDR3 en las cámaras refrigeradas se incrementa a 512 MB. Ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la caída de fotogramas y reduce en gran medida el ruido de lectura.

Con el caché DDR3, la cámara ya no tiene grandes exigencias en cuanto a necesidades informáticas, seguirá teniendo un rendimiento excelente incluso si está conectada a un puerto USB 2.0.

Puerto de datos tipo C y puerto de alimentación.

La parte trasera de la cámara refrigerada tiene 2 puertos de datos tipo C y un puerto de alimentación de 12 V CC de 5,5 x 2,1 mm.

El puerto de datos principal admite el protocolo USB3.0, la cámara puede funcionar a 43 fps en modo RAW8. El puerto tipo C es más fácil de conectar cuando se ensambla el equipo de imágenes por la noche.

Al grabar imágenes, dado que la velocidad de escritura real se verá afectada por la velocidad de escritura del propio disco duro, cuando la velocidad de escritura del disco duro es lenta, es posible que la grabación no alcance la velocidad teórica. Se recomienda utilizar una unidad de estado sólido de alta calidad para grabar datos y aprovechar al máximo el rendimiento de la cámara.

La cámara tiene un puerto de 12 V CC de 5,5 x 2,1 mm para proporcionar suficiente energía al sistema de refrigeración TEC. Si no necesita encender la refrigeración, solo necesita conectar el puerto principal tipo C, la cámara funcionará como una cámara no refrigerada.

Uso de cable estándar.

Sistema de enfriamiento y calentador anti-rocío.

En la ventana ASCOM, proporcionamos 3 parámetros ajustables: temperatura objetivo, velocidad del ventilador y potencia anti-rocío.

Delta-T estándar: 35℃ -40℃(modo de exposición prolongada), 30ºC (modo de vídeo), cuando la temperatura ambiente es de 30ºC, velocidad del ventilador 100%, calentador de rocío 1%.

Se recomienda la configuración Delta-T: 30℃ -35℃ por debajo de la temperatura ambiente, velocidad del ventilador 50-70%, calentador de rocío 10%, consumo de energía 40-60%.

La velocidad de rotación del ventilador de refrigeración también es ajustable; el valor predeterminado es 50% de velocidad.

El problema del rocío es el mayor enemigo de las imágenes astronómicas, la cámara integró un calentador anti-rocío delante de la cámara. La potencia calorífica es regulable.

Mecanismo de protección contra sobretensión y sobrecorriente.

Las cámaras Player One garantizan la seguridad de su cámara y otros equipos a través de mecanismos de protección contra sobretensión y sobrecorriente.

Actuación.

HCG abre con ganancia=70.

Ruido de lectura.

En cuanto al ruido de lectura, prometemos solemnemente que todos los valores se obtienen de pruebas reales. Y para los usuarios, pueden usar Sharpcap 4 para realizar pruebas. SC4 tiene una función llamada Análisis de sensor, que proporciona una forma muy sencilla de probar el ruido de lectura.

Escribimos un tutorial en nuestro sitio web:

https://player-one-astronomy.com/service/manuals/

Si está interesado en realizar pruebas de ruido de lectura, puede intentarlo usted mismo, lo cual es muy sencillo.

Corriente oscura.

La corriente oscura es de sólo 0,08 e/s/pix a -20 ℃ y de 0,1 e/s/pix a 0℃.

Curva de QE relativa.

Dibujo mecánico.

Soluciones BFL.

A continuación se muestran algunas soluciones BFL recomendadas de 55 mm para esta cámara. Si no considera BFL, la forma de conexión es variada.

Contenido.
