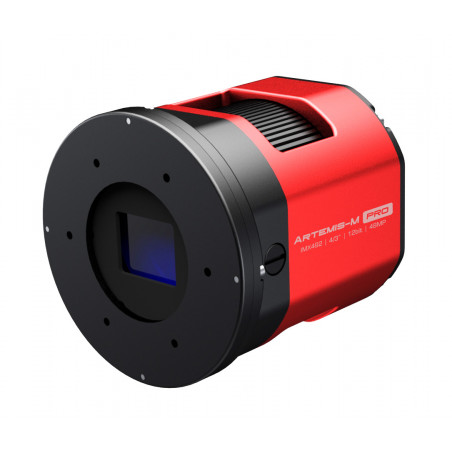

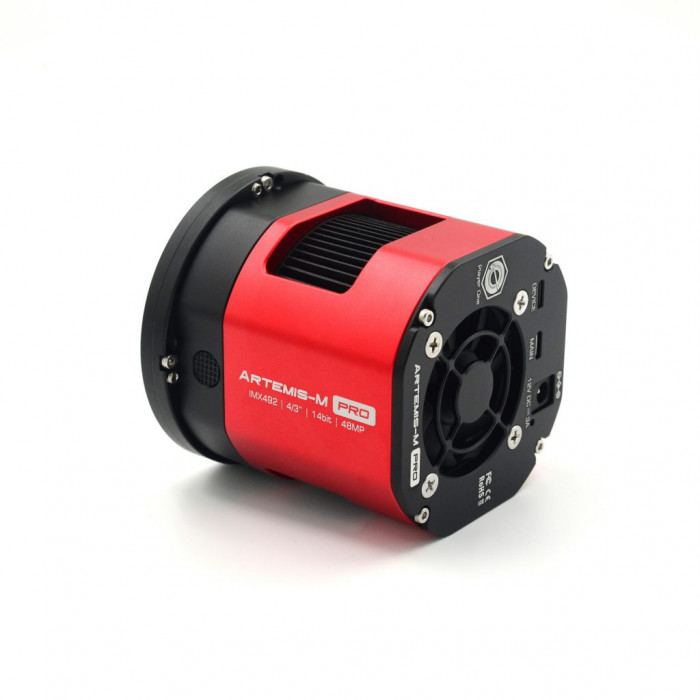

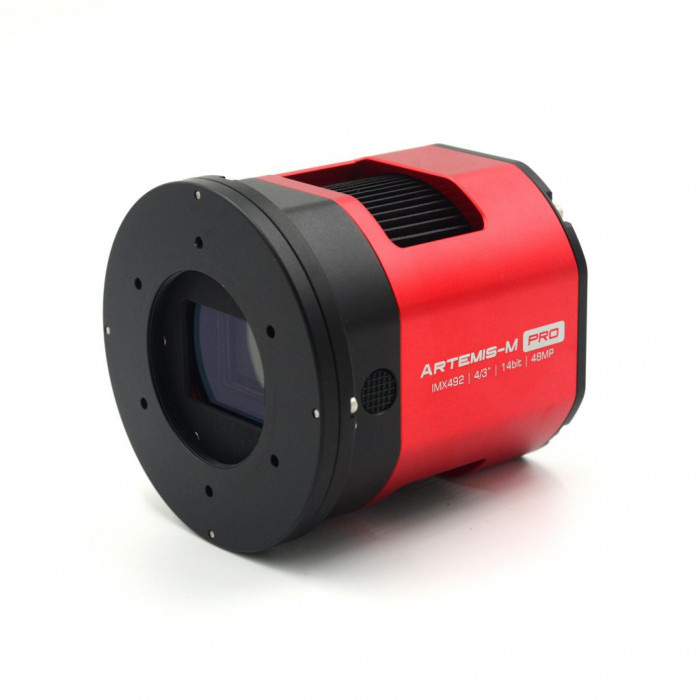

CAMARA PLAYER ONE ARTEMIS-M PRO (IMX492) REFRIGERADA

Características.

La serie de cámaras refrigeradas por DSO es la serie de productos más avanzada en la historia de Player One Astronomy. El proyecto comenzó a partir de 2021, a través de muchas modificaciones y reconstrucciones logrando la versión final. Nueva tecnología y diseños más modernos.

La fuente de alimentación no está incluida en el paquete de la cámara.

Descarga de controladores y software:

http://player-one-astronomy.com/service/software/

Descarga de manuales:

http://player-one-astronomy.com/service/manuals/

Descripción del producto.

Nuevo diseño de vanguardia.

El polígono como el hexágono regular es muy Player One. Se utiliza un octógono científico y tecnológico para construir la línea principal del cuerpo y 4 lados son de superficie curvada, complementada con chaflanes redondos para lograr rigidez y flexibilidad. La pieza frontal es redonda para evitar la difracción en los RASA. El rojo positivo, que es como un fuego de verano, se combina con el negro discreto y constante, y el proceso de glaseado súper fino en toda la superficie hace que la cámara se vea lujosa y fresca, y mantenga el estilo de Player One.

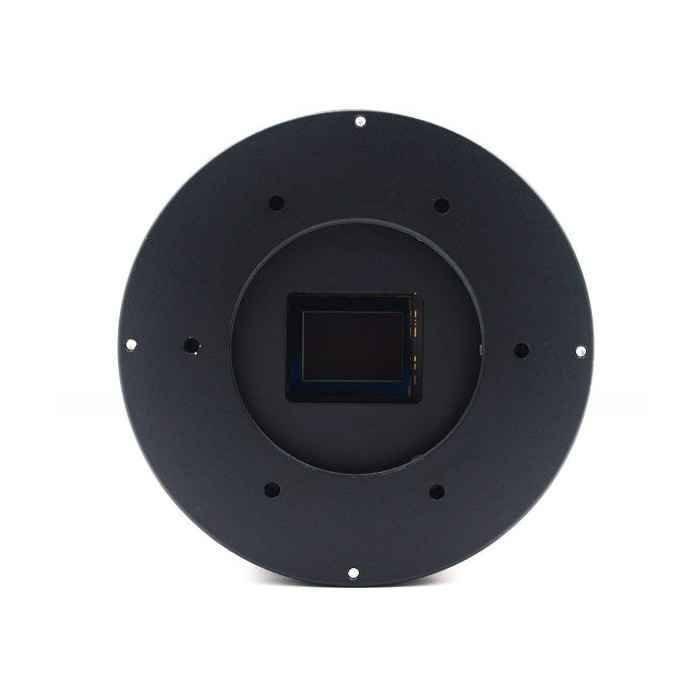

La cámara refrigerada Artemis-M Pro (IMX492) ha sido desarrollada por Player One Astronomy, está diseñada para imágenes avanzadas de DSO. Adopta un sensor monocromático de formato Sony IMX492 de 4/3". El tamaño de píxel de 2.315 um se adapta a una profundidad de pozo de 18.6Ke con un total de 47MP (la resolución es de 8288 x 5648) y la diagonal es de 23.2 mm.

Placa de inclinación del sensor de 4 puntos de ajuste trasero.

Al tomar objetos del cielo profundo, el uso de la placa de inclinación del sensor puede obtener una curvatura de campo mucho más pequeña del telescopio. Adoptamos el ajuste trasero y la placa de inclinación de 4 puntos, tiene muchas ventajas en el uso.

El ajuste de 4 puntos es más fácil de saber qué esquina se necesita ajustar. La almohadilla de sombreado de esponja de alta densidad incorporada puede bloquear la luz de las ranuras laterales sin fugas laterales.

Para comprender el método de ajuste de 4 puntos, hicimos un ejemplo para los usuarios:

Enfriamiento profundo.

La serie de cámaras refrigeradas Player One utiliza una unidad de enfriamiento TEC de 2 etapas, después de mejorar el diseño de la estructura para rechazar el calor de regreso a la cámara de la cámara, la cámara Delta-T puede alcanzar más de 40 °C.

Caché DDR3 de 512 MB.

Como mejora, la memoria caché DDR3 en las cámaras refrigeradas se incrementa a 512 MB. Ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la caída de fotogramas y reduce en gran medida el ruido de lectura.

Con el caché DDR3, la cámara ya no tiene grandes exigencias en cuanto a necesidades informáticas, seguirá teniendo un rendimiento excelente incluso si está conectada a un puerto USB 2.0.

Tecnología STARVIS.

La cámara refrigerada Artemis-M Pro (IMX492) basada en la tecnología STARVIS de Sony, es una tecnología de píxeles retroiluminados que se utiliza en los sensores de imagen CMOS.

Formato 4/3"

La cámara refrigerada Artemis-M Pro tiene un formato de 4/3" (19,2 mm x 13 mm), este tamaño es muy popular para las imágenes DSO.

Modo BIN de píxeles.

El sensor IMX492 tiene 47 megapíxeles nativos, no es necesario desbloquear nada y no necesita ninguna tecnología para hacerlo. Una vez que sepa esto, la siguiente descripción será muy fácil de entender.

Profundidad de 12 bits: IMX492 tiene ADC en chip de 12 bits. Cuando se usa el modo BIN1, IMX492 tiene 47 megapíxeles, el tamaño de píxel es de 2,315 um y la profundidad de bits es de 12 bits (4096 niveles).

Profundidad de 14 bits: Cuando se usa el modo BIN2 de hardware, IMX492 tendrá 11,7 megapíxeles, el tamaño de píxel es de 4,63 um y la profundidad de bits se extiende a 14 bits (16384 niveles).

BIN1 y BIN2 también harán que se cambie el pozo lleno, los FPS y el ruido de lectura.

El BIN de software admite el modo BIN3 y BIN4 (y proporcionamos Sum BIN y Average BIN), el hardware BIN solo tiene el modo BIN2 (Average BIN).

*Suma BIN: Suma los valores de los píxeles originales.

*BIN promedio: Calcular el valor promedio de los píxeles originales.

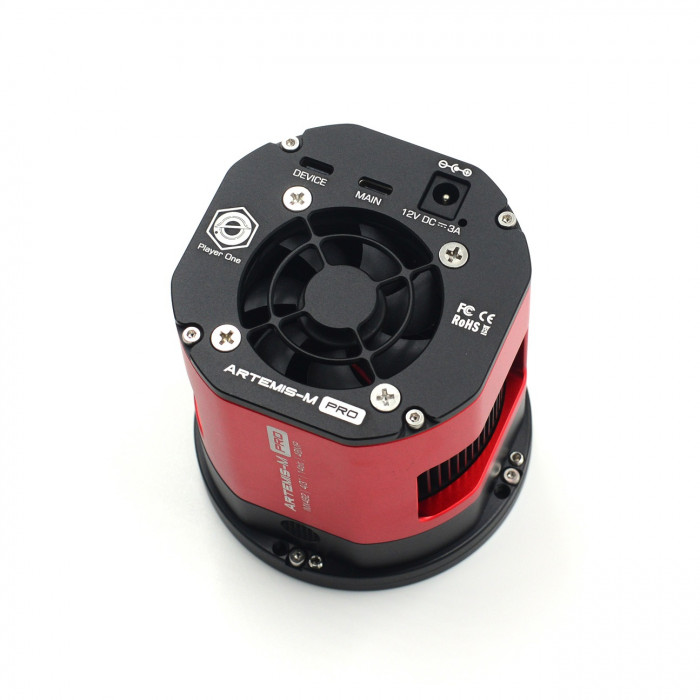

Puerto de datos tipo C y puerto de alimentación.

La parte posterior de la cámara refrigerada tiene 2 puertos de datos tipo C y un puerto de alimentación de 12 V CC de 5,5 x 2,1 mm.

El puerto de datos principal es compatible con el protocolo USB3.0, la cámara puede funcionar a 8 fps en modo RAW8. El puerto tipo C es más fácil de conectar cuando se ensambla el equipo de imágenes por la noche.

Al grabar imágenes, dado que la velocidad de escritura real se verá afectada por la velocidad de escritura del propio disco duro, cuando la velocidad de escritura del disco duro es lenta, es posible que la grabación no alcance la velocidad teórica. Se recomienda utilizar una unidad de estado sólido de alta calidad para grabar datos y aprovechar al máximo el rendimiento de la cámara.

La cámara tiene un puerto de 12 V CC de 5,5 x 2,1 mm para proporcionar suficiente energía al sistema de enfriamiento TEC. Si no necesita encender la refrigeración, solo necesita conectar el puerto principal tipo C, la cámara funcionará como una cámara no refrigerada.

Uso de cable estándar.

Sistema de enfriamiento y calentador antirocío.

En la ventana ASCOM, proporcionamos 3 parámetros ajustables: temperatura objetivo, velocidad del ventilador y potencia antirocío.

Delta-T estándar: 40°C (±2°C), cuando la temperatura ambiente es de 30°C, la velocidad del ventilador es del 100%, el calentador de rocío es del 10%.

Se recomienda la configuración de Delta-T: 35°C por debajo de la temperatura ambiente, velocidad del ventilador 70%, calentador de rocío 10%, consumo de energía 40-60%.

La velocidad de rotación del ventilador de enfriamiento también es ajustable, el valor predeterminado es 70% de velocidad.

El problema del rocío es el mayor enemigo en las imágenes astronómicas, la cámara integró el calentador antirocío frente a la cámara. La potencia calorífica es ajustable.

Mecanismo de protección contra sobretensiones y sobrecorrientes.

Las cámaras producidas por Player One garantizan la seguridad de su cámara y otros equipos a través de mecanismos de protección contra sobretensiones y sobrecorrientes.

Rendimiento.

Modo BIN2 de hardware:

Con ganancia=0, la cámara tiene un rango dinámico de 13 paradas y una capacidad de pozo total de 65,8 Ke, el ruido de lectura es de 7,8 e.

HCG abierto a ganancia = 120, la cámara tiene un rango dinámico de 12.97 paradas y 14.5Ke completo, el ruido de lectura cae a solo 1.8e.

Modo BIN1.

En el modo BIN1, Artemis-M PRO comienza con Gain 110. (Si se utiliza el valor de ganancia establecido < 110, la cámara utilizará la ganancia 110 instand del mismo).

Velocidad de fotogramas.

En el modo RAW8, la cámara refrigerada Artemis-M Pro puede ejecutar el modo BIN2 de 33 FPS @ Hardware y el modo @BIN1 de 8 FPS.

Eso es mucho más rápido que los modelos existentes en el mercado.

Ruido de lectura.

Con respecto al ruido de lectura, todos los valores obtenidos a partir de pruebas reales. Y para los usuarios, puede usar Sharpcap 4 para realizar pruebas. SC4 tiene una función llamada Análisis de sensores, que proporciona una forma muy sencilla de probar el ruido de lectura.

Escribimos un tutorial en nuestro sitio web:

https://player-one-astronomy.com/service/manuals/

Si está interesado en la prueba de ruido de lectura, puede intentarlo usted mismo, lo cual es muy simple.

Marco oscuro.

La cámara Artemis-M PRO tiene amp-glow. En el modo BIN2 o usando una ganancia más alta, el amp-glow será más obvio. Tenga esto en cuenta antes de comprar la cámara.

Proporcionamos 2 marcos oscuros originales de la cámara Artemis-M PRO.

Fotograma oscuro 1: BIN1, Ganancia=110, Desplazamiento=5, Exposición=300s, Temperatura=-10°C:

Descargar Fotograma oscuro1

STF auto-Stretch en Pixinsight 1.86.

Fotograma oscuro 2: Modo BIN2, Ganancia=110, desplazamiento=5, exposición=300s, Temp=-10°C:

Descargar Fotograma oscuro2

STF auto-Stretch en Pixinsight 1.86.

Corriente oscura.

La corriente oscura es de solo 0,0004 e/s/pix a -20 °C y de 0,0021e/s/pix a 0 °C. En toda la curva, la corriente oscura es casi como una línea recta, lo que puede demostrar que la cámara Artemis tiene muy buena calidad.

Curva QE.

Dibujo mecánico.

Soluciones BFL.
