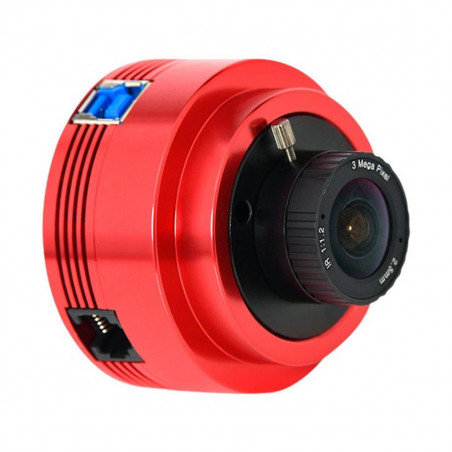

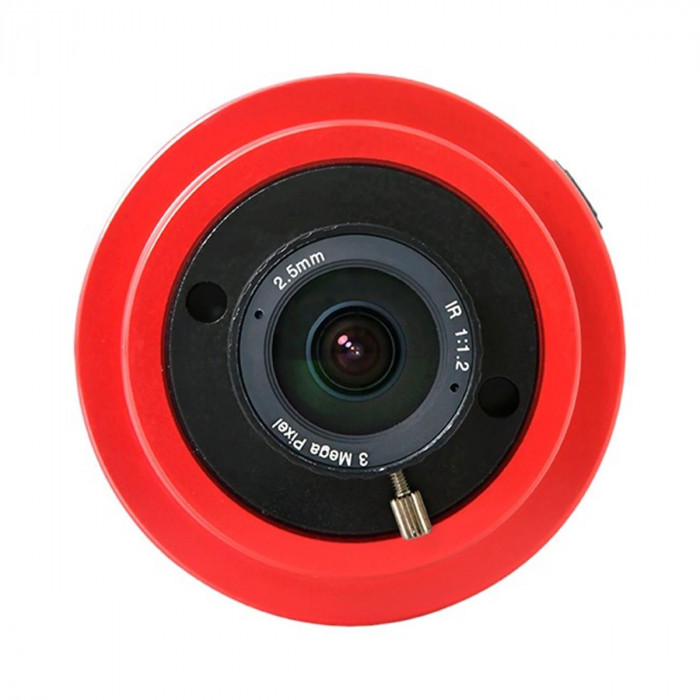

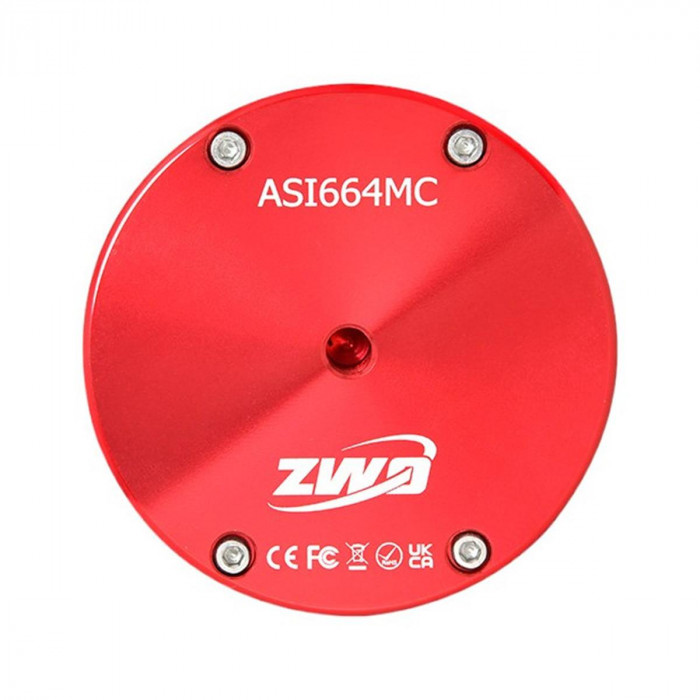

CAMARA CMOS ZWO COLOR ASI664MC

La cámara ZWO ASI664MC está equipada con un sensor CMOS en color de 4,15 millones de píxeles (2704 x 1536 píxeles) y un diagonal de 9 mm. A máxima resolución, la velocidad máxima de adquisición alcanza las 95 imágenes/segundo con un rango dinámico de 12 bits. Equipada con las últimas tecnologías de la arquitectura de sensores STARVIS 2 ofrecida por Sony, la cámara ofrece características de última generación: ausencia total de electroluminiscencia, píxeles de alta capacidad, un amplio rango dinámico, altísima sensibilidad en el infrarrojo cercano y muy bajo ruido de lectura.

Características principales de la cámara ZWO ASI664MC.

Con su sensor de color de formato 1/1,8", la cámara ZWO ASI664MC es adecuada para la obtención de imágenes planetarias a alta velocidad de adquisición. Obtendrá así magníficas fotografías de los planetas, en color, liberándose de los peligros de las turbulencias gracias a su sensibilidad en condiciones de poca luz, la ZWO ASI664MC ofrece excelentes resultados en imágenes visuales asistidas o de cielo profundo utilizando la técnica de "imagen de la suerte" (adquisición rápida en ráfaga y luego apilamiento de numerosas imágenes de cielo profundo).

Rendimiento del sensor.

Diseñado por Sony para aplicaciones de vigilancia y seguridad, el sensor IMX664 se basa en la arquitectura técnica STARVIS 2. Este último integra potentes funcionalidades que permiten obtener imágenes brillantes y contrastadas, con una dinámica significativa, incluso en condiciones de iluminación extremadamente limitadas. El más importante es el uso de una estructura optoelectrónica denominada “back-illuminated” (o BSI, Backside Illumination sensor). Toda la electrónica del sensor está colocada debajo de los fotositos; se reduce la distancia que debe recorrer la luz en el sensor, así como el bloqueo de fotones por elementos electrónicos no fotosensibles. La sensibilidad aumenta considerablemente, incluso en condiciones de muy poca luz. El sensor también es extremadamente eficaz en el infrarrojo cercano (NIR), una banda espectral apreciada por los astrofotógrafos planetarios por su menor sensibilidad a la turbulencia atmosférica. Esta estructura escalonada permite colocar más componentes electrónicos dentro del propio sensor, como ADC, minimizando así los artefactos y el ruido.

En comparación con generaciones anteriores de sensores Sony, el IMX664 ofrece un ruido de lectura muy bajo y píxeles de alta capacitancia (FWC). Esta mayor capacidad reduce el riesgo de sobreexposición y permite exposiciones más prolongadas. Por tanto, es posible fotografiar objetos celestes débiles en unos pocos segundos sin aumentar demasiado el ruido. Agregue a esto una corriente oscura reducida, menor que la de la ZWO ASI662MC, por ejemplo, y tendrá una solución ideal para imágenes visuales asistidas o de ráfagas de cielo profundo.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de la cámara. Una alta eficiencia cuántica y un bajo ruido de lectura son condiciones necesarias para mejorar significativamente la relación señal-ruido.

Eficiencia cuántica equivalente del sensor de cámara en color ASI664MC en función de la longitud de onda.

El ruido de lectura es la suma de varios componentes: el ruido térmico de los fotositos, el ruido ligado a la electrónica del sensor y el ruido de cuantificación procedente de las etapas de conversión analógico/digital. Cuanto menor sea este ruido de lectura, mejores serán los resultados; Por tanto, se realiza un trabajo tecnológico en cada nivel para reducirlo al máximo. En la salida, la cámara incorpora un dispositivo HCG (alta ganancia de conversión) que puede reducir el ruido de reproducción con una ganancia alta y al mismo tiempo conserva el gran rango dinámico que se obtendría con una ganancia baja. Este modo HCG se activa automáticamente tan pronto como la ganancia alcanza 1252.

Capacidad de píxeles, ganancia, rango dinámico y ruido de lectura de la cámara ZWO ASI664MC.

Comparación entre ASI664/662/585MC.

La cámara ZWO ASI664MC se considera una evolución del modelo ASI662MC con, entre otras cosas, más píxeles (2x) y un ruido de lectura aún menor. La siguiente tabla muestra las principales características de las cámaras ZWO ASI664MC, ASI662MC y ASI585MC.

La mecánica de montaje.

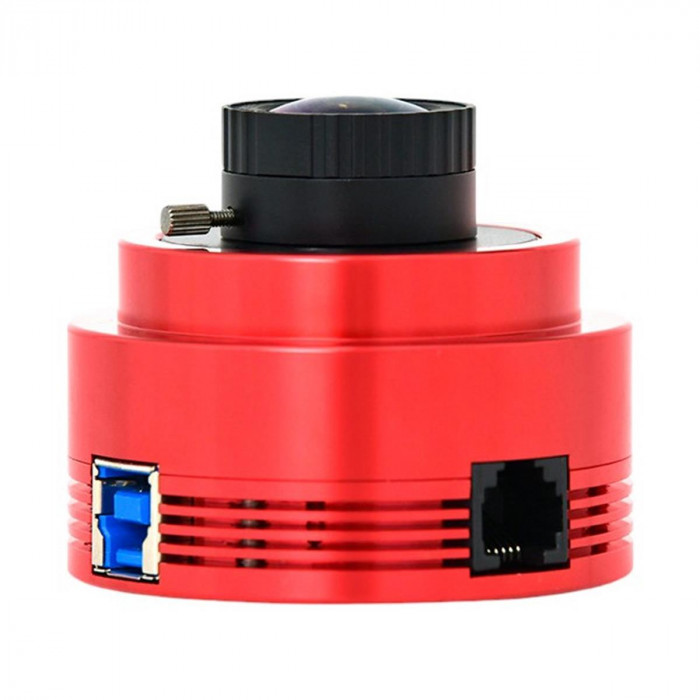

La cámara ZWO ASI664MC tiene una rosca de entrada hembra tipo M42; el enfoque posterior es de 12,5 mm. Se entrega un conversor mecánico M42 a macho de 31,75 mm, así como un cable USB de 2 m de longitud y un cable de autoguía ST4. ZWO también ofrece una lente de distancia focal de 2,1 mm bien hecha. Así equipada, la cámara también puede actuar como cámara All-View para vigilancia del cielo.

Software.

Como ocurre con todas las cámaras de la marca ZWO, el principal y más completo software de control de cámaras es ASIStudio, descargable gratuitamente desde la web del fabricante ZWO. La marca también ofrece un SDK (Software Development Kit) gratuito para que muchos programas de software, gratuitos o de pago, soporten de forma nativa las cámaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Le invitamos a consultar la documentación específica de este software para conocer su nivel de compatibilidad o visitar el sitio web de ZWO para obtener una lista exhaustiva.

ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca. Este controlador se puede descargar gratuitamente desde el sitio web de ZWO.

Para los usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas. El control se realiza entonces mediante el software KStars/Ekos (en Linux) y AstroImager/AstroTelescope del editor CloudMakers (en Mac).

Finalmente, se puede acceder a las cámaras ZWO a través de controladores de video como DirectShow o TWAIN. Para obtener más detalles, visite el sitio web de ZWO.

Características electrónicas:

Características mecánicas:

Esquemas:

Dimensiones y dimensiones de la cámara ZWO ASI664MC.
