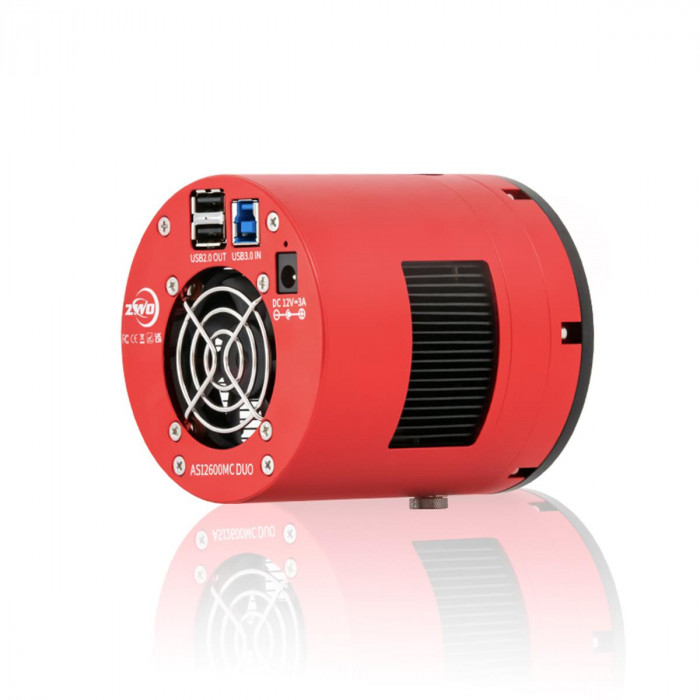

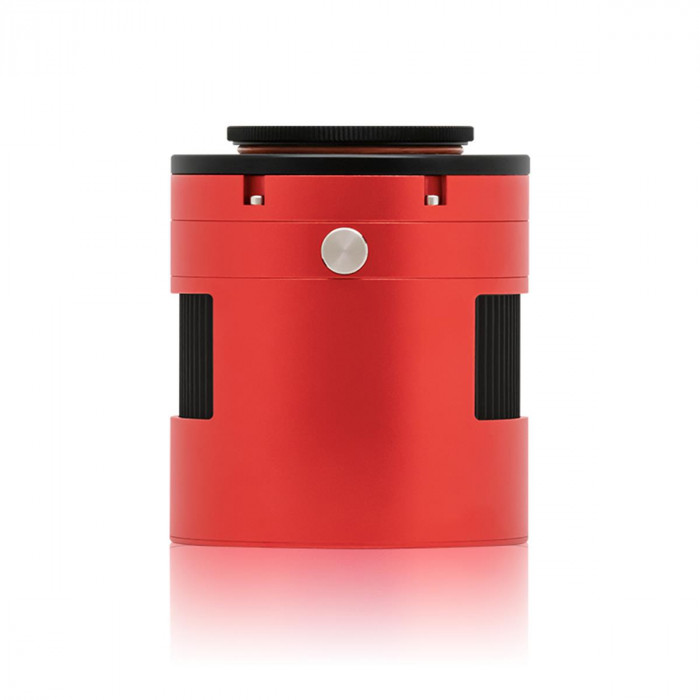

CAMARA CMOS ZWO COLOR ASI2600MC-DUO REFRIGERADA

La cámara ZWO ASI2600MC Duo es una cámara 2 en 1, que combina 2 sensores en la misma cámara, uno para imágenes y otro para el autoguiado.

El sensor de imagen principal es un CMOS en color de formato APS-C de 26 millones de píxeles (6248 x 4176 px). A máxima resolución, la velocidad máxima de adquisición alcanza los 15 fotogramas/segundo con un rango dinámico de 16 bits. Equipada con las últimas tecnologías de la arquitectura de sensor STARVIS que ofrece Sony, la cámara ofrece características de última generación: ausencia total de electroluminiscencia, píxeles de alta capacidad, amplio rango dinámico y muy bajo ruido de lectura.

El sensor de autoguiado está ubicado paralelo al sensor de imágenes. Este es el mismo sensor monocromático SmartSens SC2210 que se encuentra en la cámara guía MINI ASI220MM.

Características clave de la cámara de imágenes ZWO ASI2600MC Duo.

Características principales de la cámara de autoguiado integrada ZWO ASI2600MC Duo.

Nota importante: todas las cámaras ZWO ASI equipadas con refrigeración termoeléctrica deben recibir alimentación de una fuente de alimentación de CC dedicada; la fuente de alimentación de 5V del puerto USB no es suficiente. Recomendamos que utilice una fuente de alimentación de 220 V/12 V que suministre al menos 3A, o una fuente de alimentación de batería de litio que suministre un voltaje entre 11 V y 15 V. El conector de alimentación es del tipo 5,5 x 2,1 mm, con el polo positivo en el centro. El uso de dispositivos con voltajes fuera del rango de voltaje de 11 V a 15 V puede causar daños graves y permanentes a las cámaras.

Una cámara 2 en 1.

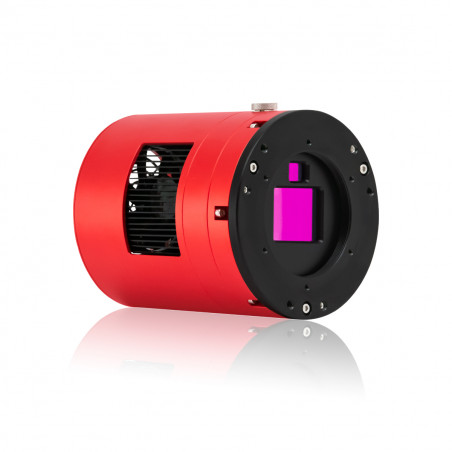

El modelo ZWO ASI2600MC Duo contiene 2 sensores. El sensor principal es el sensor de imágenes. El sensor secundario es el sensor de autoguiado. Se coloca junto al sensor principal y recupera una pequeña parte del campo periférico del instrumento. Aunque descentrada y a veces distorsionada por las aberraciones ópticas del instrumento, la imagen obtenida es suficiente para detectar una estrella guía. Los sensores CMOS actuales son muy sensibles y pueden capturar estrellas de gran magnitud en 1 o 2 segundos de exposición.

Con el ZWO ASI2600MC Duo, puedes tomar tus fotos y autoguiarte con la misma cámara.

La integración de las dos funciones en una misma cámara reduce la conectividad (un solo cable USB) y aumenta la velocidad. El divisor óptico y la cámara guía se vuelven innecesarios.

Comparación de las funciones principales de las cámaras ZWO ASI2600MC y ASI2600MC Duo.

Rendimiento de los sensores.

Diseñado por Sony para aplicaciones de ocio, el sensor IMX571 se basa en la arquitectura técnica STARVIS. Este último incorpora potentes funcionalidades que permiten obtener imágenes luminosas y contrastadas, con un importante rango dinámico, incluso en condiciones de poca iluminación. El más importante es el uso de una estructura optoelectrónica llamada "retroiluminada" (o BSI, sensor de iluminación trasera). Toda la electrónica del sensor se coloca debajo de los fotositos, se reduce la distancia a recorrer por la luz en el sensor, así como el bloqueo de los fotones por los elementos electrónicos no fotosensibles. La sensibilidad aumenta considerablemente, incluso en condiciones de muy poca luz. Esta estructura escalonada permite colocar más componentes electrónicos en el propio sensor, como ADC, lo que minimiza los artefactos y el ruido.

El sensor Sony IMX571 en la cámara ZWO ASI2600MC Duo es equivalente en tamaño a una cámara Canon APS-C.

El sensor Sony IMX571 tiene 26 millones de píxeles de 3,76 µm de lado. Sus dimensiones son aproximadamente iguales a las del sensor APS-C de una cámara Canon R10 o 850D. Montado sobre astrógrafos focales cortos, cubrirá un campo de varios grados en el cielo.

El sensor guía utilizado en la cámara ZWO ASI2600MC Duo es el de la ASI220MM Mini. Se trata de un CMOS monocromático SC2210 de 1920 x 1080 px ofrecido por el fabricante chino SmartSens. La sensibilidad es muy alta y la eficiencia cuántica alcanza el 92% a 500 nm de longitud de onda, con un ruido de lectura de 0,6 e-. El sensor guía no se beneficia del enfriamiento de la cámara.

El sensor de guía SmartSens SC2210 es igual que la mini cámara ZWO ASI220MM.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de la cámara. La alta eficiencia cuántica y el bajo ruido de lectura son requisitos previos para mejorar significativamente la relación señal-ruido.

Eficiencia cuántica equivalente de la cámara a color ASI2600MC Duo en función de la longitud de onda.

El ruido de lectura es la suma de varios componentes: el ruido térmico de los fotositos, el ruido ligado a la electrónica del sensor y el ruido de cuantificación de las etapas de conversión analógico/digital. Cuanto menor sea el ruido de lectura, mejores serán los resultados, por lo tanto, se trabaja tecnológicamente en cada nivel para reducirlo lo más posible. En la salida, la cámara incorpora un dispositivo HCG (ganancia de alta conversión) que puede reducir el ruido de lectura a alta ganancia mientras mantiene el alto rango dinámico que obtendría a baja ganancia. Este modo HCG se activa automáticamente tan pronto como la ganancia llega a 100.

Capacidad de píxeles, ganancia, rango dinámico y ruido de lectura de la etapa de imagen de la cámara ZWO ASI2600MC Duo.

Los sensores CMOS tradicionales de generaciones anteriores muestran una señal específica muy débil en el infrarrojo cercano: la electroluminiscencia. Se caracteriza por una iluminación desigual en el borde del campo en exposiciones largas, lo que puede suponer un problema para el preprocesamiento. Debido a su diferente arquitectura electrónica, la cámara ASI2600MC Duo no genera ninguna electroluminiscencia. Así que no tendrás que preocuparte por eso cuando trabajes con alta ganancia y largas exposiciones.

Electrónica y refrigeración.

La combinación de USB 3.0 con un búfer de memoria DDR3 de 512 MB garantiza una transferencia de datos estable y segura, eliminando cualquier riesgo de saturación/caída de velocidad o desconexión intempestiva con la computadora durante las exposiciones de la bombilla.

La cámara ZWO ASI2600MC Duo está equipada con enfriamiento termoeléctrico Peltier de 2 etapas, con convección forzada por ventilador. Disminuye la temperatura del sensor de imágenes a -35 °C en relación con el aire ambiente, para reducir en gran medida la corriente oscura y el ruido electrónico durante exposiciones prolongadas.

* Se probó un diferencial de temperatura de -35 °C en aire ambiente a 30 °C. Puede disminuir cuando el sistema de refrigeración funciona durante mucho tiempo o cuando baja la temperatura ambiente.

Etapa de imagen de cámara ZWO ASI2600MC Duo corriente oscura en función de la temperatura del sensor.

Se instala una resistencia de calentamiento de poliimida en la parte frontal de la cámara, al nivel del vidrio protector. Evita que se deposite niebla o escarcha en el vidrio durante las exposiciones.

La mecánica de montaje.

El ASI2600MC Duo tiene una rosca de entrada de tipo hembra M54x0.75; el foco posterior es de 17,5 mm. Se suministran dos anillos M54. Permiten compensar el grosor de una rueda de filtros (21 mm) y un divisor óptico (16,5 mm) para conseguir el backfocus de 55 mm necesario detrás de los fotoadaptadores de los tubos ópticos. Se suministra un anillo de conversión de M54 a M48, para que la cámara se pueda atornillar a un adaptador fotográfico con rosca M48.

Existen adaptadores opcionales para montar lentes fotográficos Nikon y Canon en la parte frontal de la cámara ZWO ASI2600MC Duo.

Montaje de los objetivos fotográficos en la cámara ZWO ASI2600MC Duo.

1) Adaptador Nikon-T2.

2) Adaptador CanonEOS-T2.

3) Filtro de caudal de 50,8 mm.

4) lente Nikon.

5) Lente Canon.

Características mecánicas.

- Enfoque posterior de 17.5 mm.

- Entrada mecánica con rosca hembra M54x0.75.

- Dimensiones (diámetro x alto): 90 mm x 97mm.

- Peso: 700 gramos.
