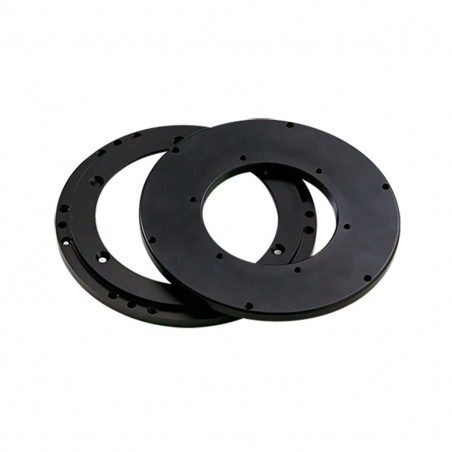

PLACAS PARA INCLINACION DESDE ATRAS ZWO M54

Descripción corta

Para evitar distorsiones en los bordes de las imágenes, es muy importante colocar el sensor perpendicular a la trayectoria óptica del instrumento.



Pago 100% seguro



Garantía 3 años



Devolución 14 días



Posibilidad de financiación

81,95 €
ZWM54-TILTER
Impuestos excluidos
Cantidad

Artículo en reposición.

Consultar plazos

Para evitar distorsiones en los bordes de las imágenes, es muy importante colocar el sensor perpendicular a la trayectoria óptica del instrumento. Una buena colocación evita, por un lado, que las estrellas se estiren en el borde del campo de forma asimétrica y, por otro lado, que la nitidez de la imagen no sea homogénea (una parte de la imagen es nítida mientras que otra parte está borroso). Esta ubicación es aún más crucial si el sensor es grande (formato APS-C o superior). Una placa inclinable le permite ajustar la actitud de la cámara y, por lo tanto, garantizar que el sensor esté paralelo al plano focal.

El ajuste de inclinación se realiza generalmente en 3 puntos desde la parte frontal del conjunto, cuando éste no es muy voluminoso, pero en determinados casos el ajuste es más fácil desde la parte trasera, lo que permite esta placa de inclinación M54-TILTER. Es compatible con cámaras ZWO de las series ASI2600 PRO y ASI6200 PRO, así como con la cámara ASI2400MC PRO.

Montaje de la placa de inclinación M54-TILTER:

1. Desembale la placa de inclinación y desatornille los 3 tornillos de cabeza hueca hexagonal.


2. Retire el anillo de inclinación original, ubicado en la parte frontal de la cámara.


3. Coloque la base de la placa inclinable M54 en la cámara y fíjela con 6 tornillos avellanados (M2.5).


4. Coloque la parte superior del anillo de inclinación M54, luego dé la vuelta a la cámara y atornille los 3 tornillos de cabeza hueca hexagonal.
