SISTEMA TELECENTRICO TZ-3 DE GRADO DE INVESTIGACION DE 2" (LONGITUD FOCAL 3X) BAADER PLANETARIUM

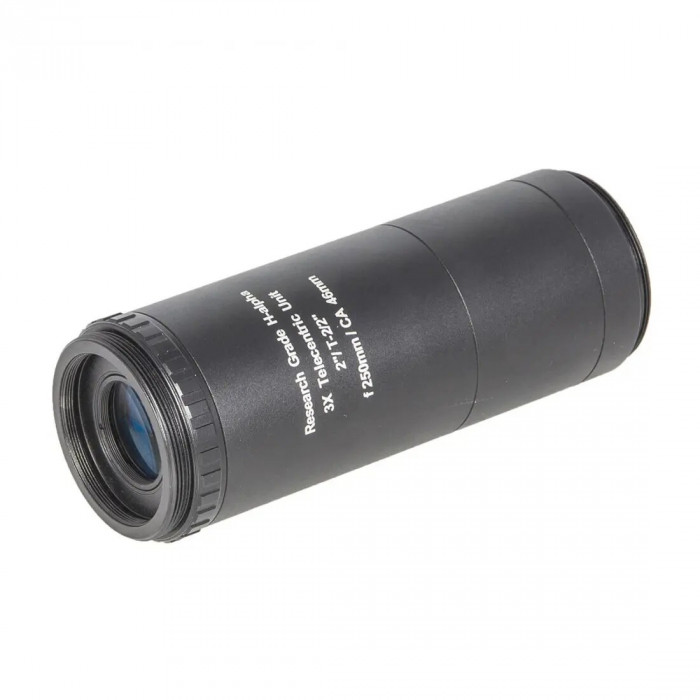

Sistema telecéntrico TZ-3 de grado de investigación de 2" (distancia focal 3x) de Baader Planetarium.

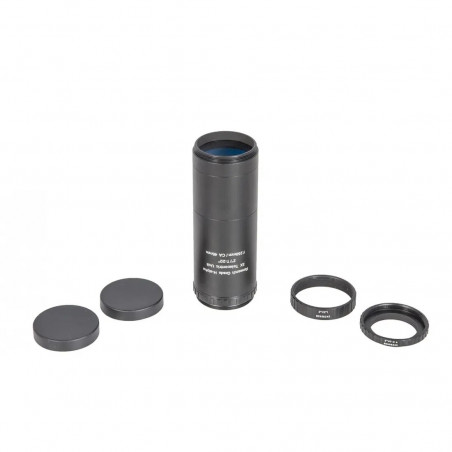

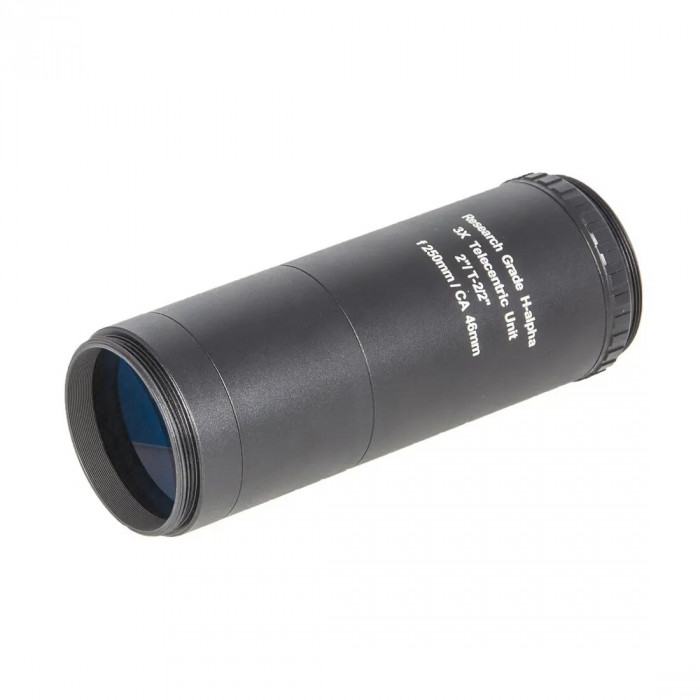

• Unidad telecéntrica de grado de investigación, con un juego de lentes extensibles de captación de gran tamaño y roscas de 2" (50,8 mm) en ambos lados. El adaptador T-2 y el anillo inversor m/f de 2" se incluyen como accesorios estándar.

• Apertura libre de 46 mm en el lado de entrada del filtro H-Alpha: adecuado para filtros H-Alpha SolarSpectrum de grado de investigación.

• Gran distancia de trabajo de 250 mm para una reducción optimizada de la distancia focal con un telecompresor y espacio adecuado para adaptar un visor binocular.

• Aplanático, con extensión de distancia focal 3x para lograr un haz paralelo f /30 junto con sistemas ópticos ~ f/ 10, sin curvatura de campo.

• Principalmente calculado y producido para H-Alpha a 656,3 nm, que ofrece un 99 % de Strehl (brillo de definición) en función del sistema de telescopio utilizado.

• Diseño de difracción limitada con alrededor del 80 % de Strehl también a 396 nm (CaK).

Sistemas telecéntricos Baader para extensión de distancia focal, para suministrar un haz óptico paralelo y proporcionar un enfoque posterior suficiente, junto con cualquier filtro SolarSpectrum H-Alpha.

Los conjuntos de óptica telecéntrica a menudo se confunden con una lente Barlow. Ambos se pueden utilizar para aumentar la distancia focal.

Los conjuntos telecéntricos están diseñados para que la pupila de salida aparentemente esté posicionada en el infinito, lo que significa que el rayo central desde cualquier punto del campo parece provenir del infinito y, por lo tanto, es perpendicular al plano de la imagen y paralelo al eje óptico.

Esto significa que el haz fuera del eje llega al plano de la imagen con la misma geometría angular que los rayos axiales.

Todos los elementos de campo se ven como si estuvieran en el eje, a través del plano de la imagen y, a diferencia de una lente Barlow, los rayos de campo de borde no son haces de punta.

Debido a que todos los rayos principales a través del plano de la imagen son perpendiculares al plano de la imagen, los rayos en el borde del campo pasarán a través de un etalon justo en frente del plano focal con exactamente la misma geometría que los rayos en el eje.

Entonces, en una disposición óptica telecéntrica f/ 30, el etalon ve exactamente la misma geometría clara en todo el campo, y el paso de banda espectral no cambia en longitud de onda en todo el campo de visión.

A partir de una relación de apertura de ~ f/ 15 (+2x telecéntrica), ~ f/ 10 (+3x telecéntrica) o ~ f/ 7,5 (+4x telecéntrica), los sistemas Baader TZ crearán un haz paralelo con ~ f/ 30 relación de apertura.

En el caso de distancias focales del telescopio que se desvíen en gran medida, la apertura clara del objetivo del telescopio debe reducirse en diámetro hasta el punto en que la relación f/resultante final esté nuevamente cerca de f/ 30 (ofrecemos un iris-diafragma adecuado para esto).

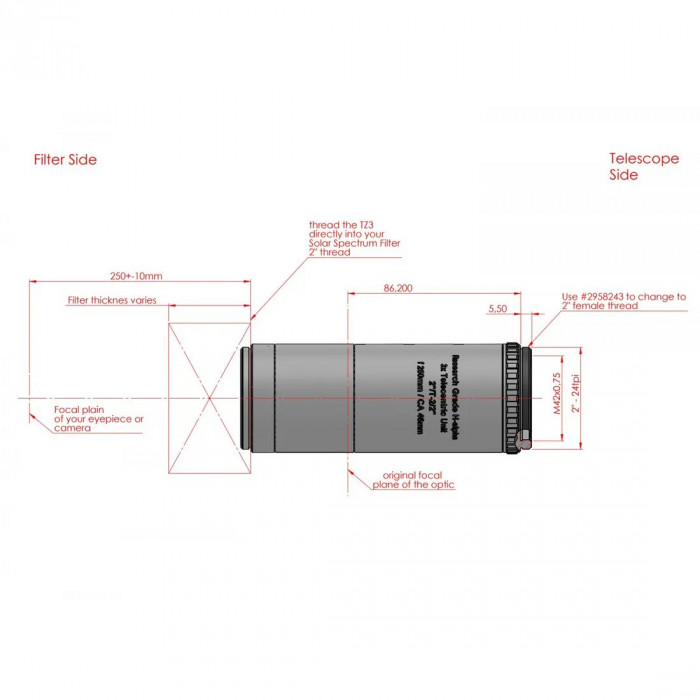

Las distancias de trabajo del sistema telecéntrico TZ-3, cuando se miden desde su lente trasera, van desde 200 mm para el TZ-2 hasta 230 mm para el TZ-4 y 250 mm para el TZ-3.

Esto proporciona suficiente espacio para la carcasa del filtro H-Alpha y la mayoría de los accesorios, por ejemplo, un espejo diagonal Baader de 2" o cualquier dispositivo de cámara concebible.

El generoso espacio del telecéntrico TZ-3 también acomodará un visor binocular cuando esté montado en el SolarSpectrum.

Todos los recubrimientos telecéntrico TZ-3 se combinan con los diferentes sustratos de vidrio de lente y se optimizan para un rendimiento máximo a 656 nm.

Aún así, el telecéntrico TZ-3 también funciona especialmente para CaK a 396 nm.

El telecéntrico TZ-3 Strehl-ratio está muy por encima del 80% a 396 nm.

Nota importante:

Los sistemas ópticos TZ y el Sistema telecéntrico TZ-4 son esenciales para que el rendimiento de los filtros SolarSpectrum calentados no se deteriore: Tenga en cuenta que para las observaciones H-Alpha por debajo de 1 Ang de medio ancho de banda (FWHM), es absolutamente obligatorio un sistema de lentes telecéntricos para lograr la relación focal recomendada de f/ 30 a (preferiblemente) f/ 40.

Porque solo con un enfoque telecéntrico puede crear un camino óptico perfectamente paralelo que es esencial para la función sin restricciones de un etalón tan complicado.

Un sistema de lentes telecéntrico TZ-3 es un requisito previo esencial.

También se podría llevar un telescopio ópticamente, o por medio de una lente Barlow, a una relación focal de f/ 30, pero esto no significa en absoluto que se cree un camino óptico paralelo.

Y ojo, una trayectoria óptica aún ligeramente cónica con f/ 30 enviada a un etalon con 0,5 Ang FWHM solo proporcionaría el contraste como si el filtro tuviera un FWHM de 0,7 Ang o mucho peor.

No tiene que ser un TZ-4. El nuevo sistema telecéntrico TZ-3 de grado de investigación de 2" (distancia focal 3x) (BAD2459257) es mucho mejor en términos de cálculo óptico que el TZ-4 de 20 años.

Por lo tanto, tiene sentido que el usuario comience con un TZ-3 RG y detenga la apertura del telescopio para llegar a f/30.

Esto resaltará el contraste real del filtro SolarSpectrum elegido mucho mejor que con un sistema mal adaptado donde, por ejemplo, el TZ-4 anterior tiene una apertura clara más pequeña que la que requeriría el Solar Spectrum-Etalon.

A la larga, se está preparando un gran RG TZ-4 recién calculado; vale la pena esperarlo y familiarizarse primero con la observación H-Alpha con el TZ-3.

Al final, seguramente necesitará ambos sistemas (RG-TZ-3 y RG-TZ-4) y ajustará la apertura del telescopio individualmente, ya que el sistema requeriría habilitar una relación f/ 30 como mínimo o f/ 40 como óptimo.

Solo después del etalón H-Alpha, puede ampliar el tamaño del campo reduciendo la relación f al agregar el nuevo telecompresor ResearchGrade 0.4 en el tren óptico. Básicamente una lente de Barlow no tiene cabida en un sitema H-Alpha.

Un sistema de lentes telecéntrico TZ-3 es un requisito previo esencial.

También se podría llevar un telescopio ópticamente, o por medio de una lente Barlow, a una relación focal de f/ 30, pero esto no significa en absoluto que se cree un camino óptico paralelo.

Y ojo, una trayectoria óptica aún ligeramente cónica con f/ 30 enviada a un etalon con 0,5 Ang FWHM solo proporcionaría el contraste como si el filtro tuviera un FWHM de 0,7 Ang o mucho peor.

No tiene que ser un TZ-4. El nuevo sistema telecéntrico TZ-3 de grado de investigación de 2" (distancia focal 3x) (BAD2459257) es mucho mejor en términos de cálculo óptico que el TZ-4 de 20 años.

Por lo tanto, tiene sentido que el usuario comience con un TZ-3 RG y detenga la apertura del telescopio para llegar a f/30.

Esto resaltará el contraste real del filtro SolarSpectrum elegido mucho mejor que con un sistema mal adaptado donde, por ejemplo, el TZ-4 anterior tiene una apertura clara más pequeña que la que requeriría el Solar Spectrum-Etalon.

A la larga, se está preparando un gran RG TZ-4 recién calculado; vale la pena esperarlo y familiarizarse primero con la observación H-Alpha con el TZ-3.

Al final, seguramente necesitará ambos sistemas (RG-TZ-3 y RG-TZ-4) y ajustará la apertura del telescopio individualmente, ya que el sistema requeriría habilitar una relación f/ 30 como mínimo o f/ 40 como óptimo.

Solo después del etalón H-Alpha, puede ampliar el tamaño del campo reduciendo la relación f al agregar el nuevo telecompresor ResearchGrade 0.4 en el tren óptico. Básicamente una lente de Barlow no tiene cabida en un sitema H-Alpha.
